Vai Trò Của Bản Vẽ Thiết Kế Thi Công Trong Xây Dựng Hiện Đại

Vai trò của bản vẽ thiết kế thi công không chỉ đơn thuần là minh họa cho ý tưởng, mà còn là nền tảng quan trọng giúp kết nối giữa kiến trúc sư, kỹ sư và nhà thầu. Đây chính là yếu tố quyết định để công trình đạt được sự chính xác, tối ưu chi phí và đảm bảo chất lượng trong từng chi tiết.

Trong lĩnh vực xây dựng hiện đại, mọi công trình từ nhà ở, quán cà phê, văn phòng cho đến khu phức hợp quy mô lớn đều khởi đầu bằng một bản vẽ thiết kế thi công. Nếu ví công trình là một cơ thể sống, thì bản vẽ chính là “bộ gen” định hình toàn bộ cấu trúc, thẩm mỹ và độ bền vững của nó.

Vai trò của bản vẽ thiết kế thi công là gì?

Bản vẽ thiết kế thi công là tập hợp các tài liệu thể hiện chi tiết toàn bộ cấu trúc, bố cục và kỹ thuật của công trình, bao gồm phần kiến trúc, kết cấu, điện, nước, nội thất và cảnh quan. Đây là bản hướng dẫn chính thức để đội ngũ thi công thực hiện đúng với ý tưởng thiết kế và quy chuẩn kỹ thuật đã đề ra.

Một bộ bản vẽ hoàn chỉnh thường bao gồm:

• Bản vẽ kiến trúc: thể hiện mặt bằng, hình khối, vật liệu, tỷ lệ, ánh sáng.

• Bản vẽ kết cấu: mô tả chi tiết hệ thống móng, cột, dầm, sàn chịu lực.

• Bản vẽ điện – nước (MEP): hướng dẫn lắp đặt hệ thống điện, chiếu sáng, ống dẫn, van, thiết bị kỹ thuật.

• Bản vẽ nội thất và phối cảnh 3D: giúp hình dung không gian thực tế sau khi hoàn thiện.


Nhờ có bản vẽ thiết kế thi công, toàn bộ quá trình xây dựng được định hướng rõ ràng, hạn chế sai sót và tạo sự đồng nhất giữa các hạng mục.

Chuyển hóa ý tưởng thành hiện thực

Một công trình đẹp bắt đầu từ một ý tưởng sáng tạo. Tuy nhiên, nếu không có bản vẽ, ý tưởng đó chỉ dừng lại ở mức hình dung trừu tượng. Bản vẽ thiết kế thi công chính là cầu nối giữa tư duy nghệ thuật và kỹ thuật, giúp ý tưởng trở nên cụ thể, đo lường được và có thể triển khai thực tế.

Từ bản vẽ, kiến trúc sư có thể thể hiện rõ bố cục không gian, hướng nắng gió, vật liệu sử dụng, trong khi đội ngũ kỹ sư và nhà thầu hiểu được cách thực hiện đúng theo yêu cầu thiết kế. Nhờ vậy, ý tưởng ban đầu được hiện thực hóa chính xác, đúng tinh thần và phong cách mà chủ đầu tư mong muốn.

Đảm bảo tính chính xác và đồng bộ

Trong xây dựng, một sai số nhỏ có thể gây ảnh hưởng lớn đến chất lượng và an toàn công trình. Bản vẽ thiết kế thi công giúp đảm bảo mọi thông số kỹ thuật được thể hiện rõ ràng, chính xác, từ kích thước, cao độ, tỷ lệ cho đến vị trí lắp đặt từng chi tiết.

Nhờ đó, các bộ phận khác nhau như kiến trúc, kết cấu, điện nước có thể phối hợp đồng bộ, tránh xung đột giữa các hạng mục. Ví dụ, hệ thống ống nước không cắt qua đường điện, hay dầm trần không ảnh hưởng đến bố trí đèn chiếu sáng. Tính đồng bộ này là yếu tố then chốt giúp công trình vận hành bền vững và an toàn.

Kiểm soát chi phí và ngân sách hiệu quả

Một bản vẽ thiết kế thi công chi tiết giúp chủ đầu tư ước lượng chính xác khối lượng vật tư, nhân công và thời gian thực hiện, từ đó xây dựng kế hoạch tài chính hợp lý. Việc tính toán rõ ràng giúp hạn chế phát sinh chi phí, tránh lãng phí nguyên vật liệu và giảm rủi ro đội vốn trong quá trình thi công.

Ngoài ra, khi có bản vẽ cụ thể, chủ đầu tư dễ dàng so sánh, đánh giá các báo giá từ nhiều nhà thầu khác nhau để lựa chọn phương án tối ưu. Có thể nói, bản vẽ là công cụ giúp kiểm soát ngân sách và quản lý chi phí đầu tư hiệu quả nhất.

Quản lý tiến độ và chất lượng công trình

Một công trình muốn hoàn thành đúng hạn và đảm bảo chất lượng cần có bản vẽ làm cơ sở kiểm soát. Bản vẽ thiết kế thi công giúp nhà thầu và giám sát công trình lên kế hoạch thi công từng giai đoạn, theo dõi tiến độ và kiểm tra kết quả thực tế so với thiết kế.

Nhờ có bản vẽ, quá trình thi công diễn ra khoa học, đúng trình tự, tránh tình trạng làm sai – sửa lại. Đây cũng là căn cứ để đánh giá chất lượng công trình, giúp đảm bảo mọi hạng mục được thi công chính xác, đúng quy chuẩn kỹ thuật.

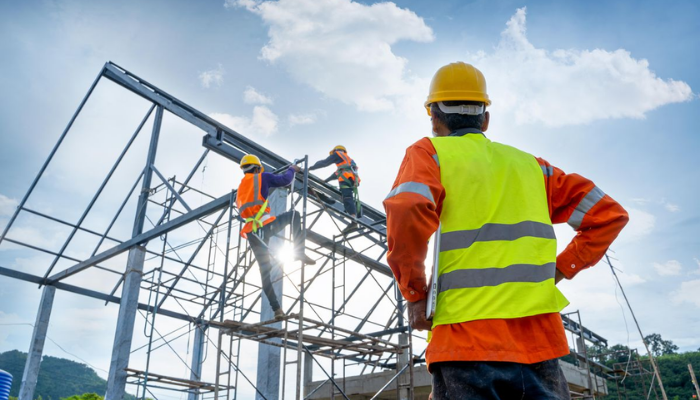

Hạn chế sai sót và rủi ro thi công

Không ít công trình gặp lỗi như sai cao độ, lệch kích thước, nứt tường, hệ thống kỹ thuật chồng chéo – tất cả đều bắt nguồn từ việc thiếu hoặc hiểu sai bản vẽ thiết kế thi công.
Một bộ bản vẽ chi tiết, rõ ràng và thống nhất sẽ giúp đội ngũ thi công tránh được những sai lầm này.

Bản vẽ đóng vai trò như “kim chỉ nam” giúp:

• Giảm thiểu sai sót giữa các nhóm thi công.

• Tránh lãng phí vật tư, thời gian.

• Đảm bảo an toàn cho người lao động và công trình.


Đây chính là lý do vì sao các nhà thầu chuyên nghiệp luôn coi việc đọc hiểu và tuân thủ bản vẽ là yếu tố bắt buộc trong quá trình làm việc.

Nâng cao thẩm mỹ và giá trị sử dụng

Trong xu hướng xây dựng hiện đại, một công trình không chỉ cần bền mà còn phải đẹp, tiện nghi và có tính thẩm mỹ cao. Bản vẽ thiết kế thi công giúp định hình phong cách kiến trúc tổng thể, đồng thời tối ưu công năng sử dụng từng không gian.

Một bản vẽ tốt không chỉ giúp công trình trông hài hòa, mà còn hỗ trợ việc bố trí nội thất, ánh sáng, thông gió sao cho tiện dụng và thoải mái nhất. Khi thẩm mỹ và công năng được kết hợp hài hòa, công trình sẽ có giá trị sử dụng và giá trị thương mại cao hơn.

Quy trình triển khai bản vẽ thiết kế thi công

Quá trình tạo nên một bản vẽ thiết kế thi công chuyên nghiệp thường trải qua các giai đoạn cơ bản:

Tiếp nhận nhu cầu và khảo sát hiện trạng: Đội ngũ thiết kế lắng nghe mong muốn của chủ đầu tư, xác định quy mô, phong cách, mục đích sử dụng và ngân sách. Sau đó tiến hành khảo sát hiện trạng khu đất để thu thập dữ liệu thực tế.

Lên ý tưởng và thiết kế sơ bộ: Từ thông tin khảo sát, kiến trúc sư bắt đầu phát triển ý tưởng, lên bản vẽ sơ bộ và phối cảnh 3D giúp chủ đầu tư hình dung tổng thể công trình.

Thiết kế chi tiết kỹ thuật: Khi ý tưởng được thống nhất, bản vẽ chi tiết được triển khai, bao gồm kiến trúc, kết cấu, điện, nước, nội thất và vật liệu hoàn thiện.

Phê duyệt và bàn giao hồ sơ: Sau khi kiểm tra kỹ lưỡng, bản vẽ được phê duyệt và bàn giao cho nhà thầu để bắt đầu giai đoạn thi công.

Yếu tố tạo nên một bản vẽ thiết kế thi công chất lượng

Một bản vẽ thiết kế thi công tốt cần đảm bảo những tiêu chí sau:

• Chính xác và khoa học: Mọi thông số phải được đo lường, tính toán kỹ lưỡng.

• Khả thi và phù hợp thực tế: Thiết kế cần phù hợp điều kiện thi công, vật liệu và ngân sách.

• Thẩm mỹ và công năng: Bố cục, tỷ lệ, ánh sáng phải hài hòa, đảm bảo tính tiện nghi.

• Cập nhật công nghệ: Ứng dụng phần mềm hiện đại như AutoCAD, Revit, BIM giúp mô phỏng trực quan và giảm sai sót.

• Đúng quy chuẩn pháp lý: Tuân thủ các tiêu chuẩn an toàn và quy định xây dựng hiện hành.

Lợi ích khi đầu tư vào bản vẽ thiết kế thi công chất lượng

Đầu tư cho bản vẽ thiết kế thi công là đầu tư cho sự bền vững của công trình. Một bản vẽ tốt có thể giúp:

• Tiết kiệm chi phí do giảm lỗi và hạn chế sửa chữa.

• Rút ngắn tiến độ thi công nhờ quy trình rõ ràng.

• Tăng tuổi thọ công trình, giảm chi phí bảo trì.

• Nâng cao giá trị thẩm mỹ và hiệu quả sử dụng lâu dài.


Chủ đầu tư hiểu được giá trị của bản vẽ sẽ chủ động hơn trong mọi quyết định, từ lựa chọn vật liệu đến quản lý thi công, giúp công trình đạt hiệu quả cao nhất.

Ứng dụng công nghệ trong bản vẽ thiết kế thi công hiện đại

Cùng với sự phát triển của công nghệ, việc ứng dụng phần mềm thiết kế tiên tiến như AutoCAD, Revit, SketchUp, Lumion hay BIM đã trở thành xu hướng tất yếu. Nhờ đó, bản vẽ không chỉ thể hiện 2D trên giấy, mà còn có thể mô phỏng 3D sống động, giúp chủ đầu tư dễ dàng hình dung toàn bộ công trình trước khi xây dựng.

Các phần mềm này còn cho phép phát hiện xung đột giữa các hệ thống kỹ thuật, hỗ trợ tính toán vật liệu và chi phí tự động, giúp quá trình thiết kế thi công trở nên chính xác, minh bạch và tiết kiệm hơn bao giờ hết.

Kết luận

Vai Trò Của Bản Vẽ Thiết Kế Thi Công Trong Xây Dựng Hiện Đại là nền tảng cốt lõi để đảm bảo thành công của mỗi công trình. Bản vẽ không chỉ thể hiện ý tưởng sáng tạo, mà còn là công cụ giúp quản lý hiệu quả chi phí, tiến độ và chất lượng thi công.

Một công trình hoàn hảo bắt đầu từ một bản vẽ được thực hiện tỉ mỉ, khoa học và có tầm nhìn. Vì vậy, đầu tư vào bản vẽ thiết kế thi công chính là đầu tư cho sự bền vững và giá trị lâu dài của công trình.

Tại SITA, chúng tôi hiểu rõ tầm quan trọng của bản vẽ thiết kế thi công trong từng dự án. Với đội ngũ kiến trúc sư, kỹ sư giàu kinh nghiệm và tư duy thẩm mỹ hiện đại, SITA luôn đặt yếu tố chính xác, sáng tạo và khả thi lên hàng đầu trong mỗi bản vẽ. Từ khâu khảo sát, lên ý tưởng đến triển khai chi tiết, SITA cam kết mang đến giải pháp thiết kế – thi công toàn diện, giúp tối ưu công năng, chi phí và thẩm mỹ cho từng công trình.

Mỗi bản vẽ của SITA không chỉ là một bản hướng dẫn kỹ thuật, mà còn là tuyên ngôn về chất lượng và phong cách. Chúng tôi tin rằng, một bản vẽ tốt là nền móng cho một công trình thành công – nơi mọi chi tiết đều được tính toán kỹ lưỡng, mang đến không gian sống và làm việc vừa đẹp, vừa bền vững theo thời gian.
